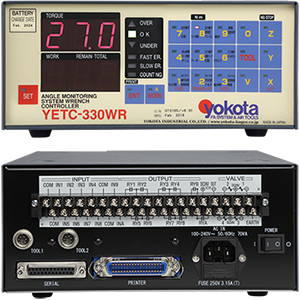

日本YOKOTA横田空气系统扳手 YETC-330A2

系统扳手控制器

这是用于扭矩控制的控制器。

拧紧结果显示在面板上

拧紧的扭矩值、拧紧判断、拧紧线数等显示在前面板上。

拧紧结果的输出函数

紧固完成后，输出紧固结果（扭矩值、脉冲数、判定结果等）。 可以在 PC 上管理拧紧数据。

低压高压自动切换

控制低压、高压、双通道空气。 通过在拧紧开始时以低压驱动螺钉，并在达到一定扭矩后自动切换到高压驱动，可以减少螺钉的挤压和卡住，实现更稳定的拧紧。

规范

输入功率 AC100V~240V±10% 50/60Hz

最大功耗 （VA） 70

重量 （Kg） 4.6 （*不包括电源线）

外径 （mm） 230 （W） × 110 （H） × 290 （D）

工作温度 （°C） 5~40

工作湿度 （%RH） 35~80（无冷凝）

我/F *1 I/O（10 个输入和 10 个输出）、RS-232C、打印机输出（符合 Centronics 标准）

连接的刀具数量*2 2

可连接的工具*3 TKa_TKa（带角度传感器）_YED_YEX系列

主要设置 上扭矩、下扭矩、切削扭矩、紧固单元数量

标准配件 1 根电源线

可选（工具电缆） 工具电缆 BU 0.5 （电缆长度 0.5 m（插头×插头）） 工具

电缆 BU 1 （电缆长度 1 m（插头×插头）） 工具

电缆 BU 2 （电缆长度 2 m（插头×插头）） 工具

电缆 BU 3 （电缆长度 3 m（插头×插头））

工具电缆 BU 5（电缆长度 5 m（插头×插头）））工具

电缆 BU 7（电缆长度 7 m（插头×插头））工具

电缆 BU 8（电缆长度 8 m（插头×插头））工具

电缆 BU 10（电缆长度 10 m（插头×插头））工具

电缆 BU 12 （电缆长度 12 m （插头 × 插头））工具

电缆 BU 15 （电缆长度 15 m （插头×插头））

可选（延长和继电器工具电缆）*4 延长工具电缆 BU 0.3（电缆长度 0.3 m（插头 × 插孔）） 延长

工具电缆 BU 0.5（电缆长度 0.5 m（插头 × 插孔））延长

工具电缆 BU 1（电缆长度 1 m（插头 × 插孔）） 延长

工具电缆 BU 2（电缆长度 2 m（插头 × 插孔））

延长工具电缆 BU 3（电缆长度 3 m（插头×插孔）） 延长

工具电缆 BU 5（电缆长度 5 m（插头 × 插孔））延长

工具电缆 BU 7（电缆长度 7 m（插头 × 插孔））延长

工具电缆 BU 10（电缆长度 10 m（插头×千斤顶）） 直通

工具电缆 BU 0.5（电缆长度 0.5 m（插孔-×插孔）） 重复工具

电缆 BU 5（电缆长度 5 m（插孔-×插孔））

可选（3 件式空气套件） 3/8 空气 3 件套（3/8 空气过滤器、3/8 减压阀、3/8 润滑器）1

/2 空气 3 件套（1/2 空气过滤器、1/2 减压阀、1/2 润滑器）

可选 （电磁阀组） 3/8 电磁阀组 24 圆头 3-4 （常开， DC24V， 圆头 φ3.5， 电缆 4 m， 消音器） 3

/8 电磁阀组 24 圆头 3-4H （常开， DC24V， 圆头 φ3.5， 电缆 4 m， 消声器， 软管接头）

3/8 电磁阀组 24 圆头 3-6 （常开， DC24V， 圆头 φ3.5， 电缆 6 m， 消音器）

3/8 电磁阀组 24 圆端 3-6H （N.O， DC24V， 圆头 φ3.5， 电缆 6 m， 消音器， 软管接头）

1/2 电磁阀组 24 圆端 4-4 （常开， DC24V， 圆端 φ3.5， 电缆 4 m， 消音器）

1/2 电磁阀组 24 圆端 4-4H （N.O， DC24V，圆端 φ3.5，电缆 4 m，消音器，软管接头） 1

/2 电磁阀组 24 圆端 4-6（常开，DC24V，圆端 φ3.5，电缆 6 m，消音器） 1

/2 电磁阀组 24 圆端 4-6H（N.O，DC24V，圆端 φ3.5，电缆 6 m，消音器，软管接头）

可选（高低压切换设置） 3/8 高低压切换组件 24 圆头 3-4 （电磁阀× 2 个（常开，DC24V，圆头 φ3.5，电缆 4 m），减压阀×2 个，消音器） 3/8 高低压切换组件 24 个圆头 3-6 个（电磁阀×2 个（常开，DC24V，圆头 φ3.5，电缆 6 m），

减压阀×2 个，消音器）

1/2 高低压切换组件 24 圆头 3-4 （电磁阀× 2 件（常开、DC24V、圆头 φ3.5、电缆 4 m）、减压阀×2 件、消音器） 1/2 高低压切换组件 24 圆头 3-6 个（电磁阀×2 件（常开、DC24V、圆头 φ3.5、电缆 6 m）、

减压阀×2 件、消音器）

选择 打印机： 西铁城 CBM-910ii-40PJ 100-A （AC100V， for Alphabet Kana）打印机

： 西铁城 CBM-910ii-40PF 120-A （AC120V， 仅字母）打印机： 西铁城 CBM-910ii-40PF 230-A （AC230V， 仅字母）

打印机： 西铁城 CBM-910II-40RJ 100-A（AC100V，RS-232C，用于字母和假名）色带

（IR91P） 纸

卷 （PR-5680） 打印机

电缆 2M （57FE-336-202W）

打印机电缆 RS-232C 直型 3M （KRS-001K）

*1： YETC-330A2-L 型号：LAN 端口

*2：可同时使用 2 台设备

*3：连接 TKa（带角度传感器）系列时，无法进行角度检测。

*4：注意：连接工具电缆时，最大为 20 m 或更短。
