Snakle hose®

本公司以独特的成型方法使氟树脂软管具有柔软性。

因此，适用于需要弯曲半径小，自由配管的情况。

继螺旋状的S系列后，正在生产独立山字形状的I系列。

用途

・半导体制造装置

・光学机器

・电气、电子领域的耐化学药品性配管

・电气、电子领域和物理化学领域的药品配管

S系列　树脂的种类：PTFE

在PTFE管上加入螺旋形状槽的软管。
产品具有柔软性，积液量少。

用途示例

・半导体制造装置　・光学机器
・电气、电子领域和物理化学领域的药品配管

最高使用温度

+150°C

尺寸表

平均尺寸 (mm)	外径 A(mm)	内径 B(mm)	厚度 C(mm)	有効内径 D(mm)	弯曲半径 (R) (mm)	破坏压力常温： (MPa)	长度 L1,L2(mm)	全长 L3(m)
4×7	5.5～7.0	4.5～6.0	0.5	4.0	10	1.5	15～30	10
5×8.5	6.5～9.0	5.5～8.0		5.0	14	1.1	15～30
7×11	8.5～11.0	7.5～10.0		7.0	16	0.8	15～35
9×13	10.5～13.0	9.5～12.0		9.0	18	0.6	15～40
11×16.5	12.5～15.5	11.5～14.5		11.0	20	0.5	15～40

※有效内径为参考值。
※关于其他尺寸，请另行商谈。伸缩软管 S系列结构

I系列　树脂的种类：PFA

保留了PFA的原有性质，有独立山字形状槽的软管。

用途示例

・半导体制造装置　・光学机器
・电气、电子领域和物理化学领域的药品配管

最高使用温度

+150°C

特长

●由于具有优秀的柔软性，故可简单地进行小弯曲操作。
●由于透明性很高，故可以目视液体流量。
●具有优秀的非粘着性、耐化学药品性。
●1根起做。

寸法表

平均尺寸 (inch)	外径A (mm)	内径B (mm)	厚度C (mm)	有効内径D (mm)	弯曲半径(R) (mm)	破坏压力常温： (MPa)	长度L1,L2 (mm)	全长 (mm)
3/8	10.3	9.2	0.55	8.5	2.4	1.3	50	305, 610, 915, 1220
1/2	13.5	12.1	0.68	11.0	3.2	1.3	50
3/4	20.3	18.7	0.78	17.4	4.8	0.9	50
1	26.7	24.8	0.93	23.0	6.4	0.8	60

※ 有效内径为参考值。

※ 破坏压力和弯曲半径为常温下的测量值，并非规格值。

※ 上表尺寸之外的产品，请另行商谈。

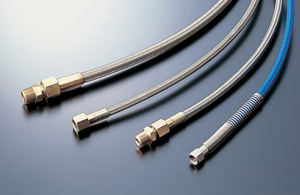

中兴化成Chukoh 编织软管
