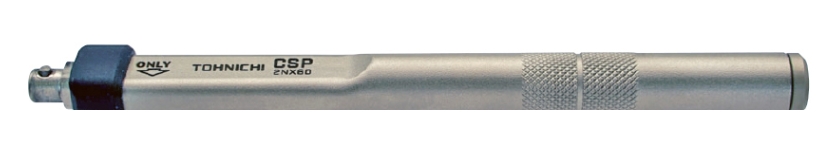

TOHNICHI东日预置式扭力扳手CSP420N3X22D

预置式扭力扳手CSP420N3X22D

货号: CSP420N3X22D

库存: 0

品牌: TOHNICHI东日

¥2500.00 ¥2200.00

简介

可换头预置式扭力扳手。适用于装配以及批量生产。

分类: 作业工具·自动化控件, TOHNICHI东日,

产品详情

规格

CSP2NX6D～CSP12N4X8D 规格								精度 ±3%
型号			CSP2NX6D	CSP5NX6D	CSP1.5N4X8D	CSP3N4X8D	CSP6N4X8D	CSP12N4X8D
国际单位制范围［N·m］			0.4～2	1～5	0.3～1.5	0.6～3	1～6	2～12
公制范围［kgf·cm］			4～20	10～50	3～15	6～30	10～60	20～120
美制范围［lbf·in］			3.5～17.7	8.8～44.2	3～13	6～25	10～50	20～100
适用螺栓（参考）	普通钢制螺栓		M4	M5, M6	M3（M3.5）	M4（M4.5）	M5, M6	（M7）
	高压螺栓		（M3.5）	（M4.5）	M2.5	M3（M3.5）	M4（M4.5）	M5, M6
最大手力［N］			17.5	44	13	26	39	79
尺寸［mm］	有效长度	L	114		118		153
	全长	L’	133		130		165
	扳头	d3	6		8
	本体	m	12		19
		n	7.3		9.2
		d	11		15
		D	11		24
重量［kg］			0.06		0.2

CSP25N3X10D～CSP50N3X15D 规格								精度 ±3%
型号			CSP25N3X10D	CSP25N3X10D-MH	CSP50N3X12D	CSP50N3X12D-MH	CSP50N3X15D	CSP50N3X15D-MH
国际单位制范围［N·m］			5～25		10～50
公制范围［kgf·cm］			50～250		100～500
美制范围［lbf·in］			50～200		100～400
适用螺栓（参考）	普通钢制螺栓		M8		M10
	高压螺栓		（M7）		M8
最大手力［N］			134		240		229
尺寸［mm］	有效长度	L	186		208		218
	全长	L’	195		215		220
	扳头	d3	10		12		15
	本体	m	19		25.5
		n	9.2		11.2
		d	15		20
		D	29	15	34	20	34	20
重量［kg］			0.2		0.3

CSP100N3X15D～CSP420N3X22D 规格									精度 ±3%
型号			CSP100N3X15D	CSP100N3X15D-MH	CSP140N3X15D	CSP140N3X15D-MH	CSP200N3X19D	CSP280N3X22D	CSP420N3X22D
国际单位制范围［N·m］			20～100		30～140		40～200	40～280	60～420
公制范围［kgf·cm/kgf·m］			kgf・cm 200～1000		300～1400		400～2000	kgf・m 4～28	6～42
美制范围［lbf·in］			200～850		300～1000		350～1600	350～2500	600～3600
适用螺栓（参考）	普通钢制螺栓		M12(M14)		M16		(M18)	M20	(M22) M24
	高压螺栓		M10		M12		(M14)	M16	(M18)
最大手力［N］			344		400		449	424	442
尺寸［mm］	有效长度	L	291		350		445	660	950
	全长	L’	290		350		430	625	920
	扳头	d3	15				19	22
	本体	m	28				35		38.6
		n	12.2				15		16.1
		d	21.7				27.2		30
		D	34	21.7	34	21.7	27.2		40
重量［kg］			0.45		0.55		1	1.4	2.7
